Проектов по созданию осциллографов из разного рода аудиокарт немало. Выполнить модификацию карты с тем, чтобы превратить ее в полезный для электронщика инструмент, не так сложно, но зачастую встает вопрос цены. И здесь приходит на помощь интересный вариант с ценой вопроса около 1 доллара США.

Именно столько стоит внешняя звуковая карта, которая изображена на анонсной фотографии. Купить это чудо техники можно на электронной барахолке (во многих городах такие есть), или же на интернет-аукционе, где всегда есть, из чего выбрать. Маркировка текущего девайса — HX2010-0705, выпущен он в конце 2013 года.



Устройство является гибридным, это звуковая карта + HID input. Что касается последнего, то эта часть предназначена для регулировки громкости и выполнения некоторых других задач, включая работу с медиаклавиатурой.

Дамп USB дескриптора:

VID=0x0D8C PID=0x000C
Product string: C-Media USB Headphone Set
Audio Device Class + HID (composite device)

Судя по всему, чип внутри аналогичен чипу, установленному в недорогих звуковых картах «C-Media», без каких-либо кнопок.

Примечания:

  • аудиовход — моно, и два контакта не должны вводить в заблуждение, они замкнуты друг на друга; DLL здесь общий, может работать как со стерео-картами, так и с моно. Второй канал можно отключить самостоятельно.

  • Частота дискретизации — 44100 и 48000 Гц;
  • 2,23 В на С6; ток короткого замыкания 20 мА, при добавлении резистора на 120к этот показатель можно снизить до 8 мА;
  • Резистор на 120к является наиболее недорогим методом увеличения диапазона измерения до 0-6В;
  • AGC нужно убрать, настройки должны быть следующими:

Конденсатор C6 нужно отпаять, его емкость составляет 80 нФ, и он может серьезно ограничить возможности нашего осциллографа.

Настройки:

Калибровку лучше всего проводить при помощи соответствующей функциии в GUI. Вот пример работы того, что получилось в результате:

ПО для работы:

Автор: marks

Взято с сайта: https://geektimes.ru/post/265280/

2 Часть



Иногда интересно посмотреть, что же происходит на некоторых выходах схемы, а осциллограф — довольно дорогое удовольствие. Тут-то и может помочь довольно нехитрая схема по превращению звуковой карты в некоторое подобие осциллографа.

Сразу оговорюсь, что данный девайс не сможет работать с постоянными напряжениями, но увидеть, например, появился ли ШИМ на ножках вполне реально. Схема до безобразия проста:

взято с 1injener.ru/category/cxem…af_iz_zvukovoi_karty.html

Стабилитроны надо на 1.5-1.9В, но у меня стоит 3В. 🙂
Ну и её воплощение на базе юсб звуковухи за 50р и куска провода от клавиатуры, а также пары крокодилов:

юсб звуковуха за 50р
юсб звуковуха за 50р

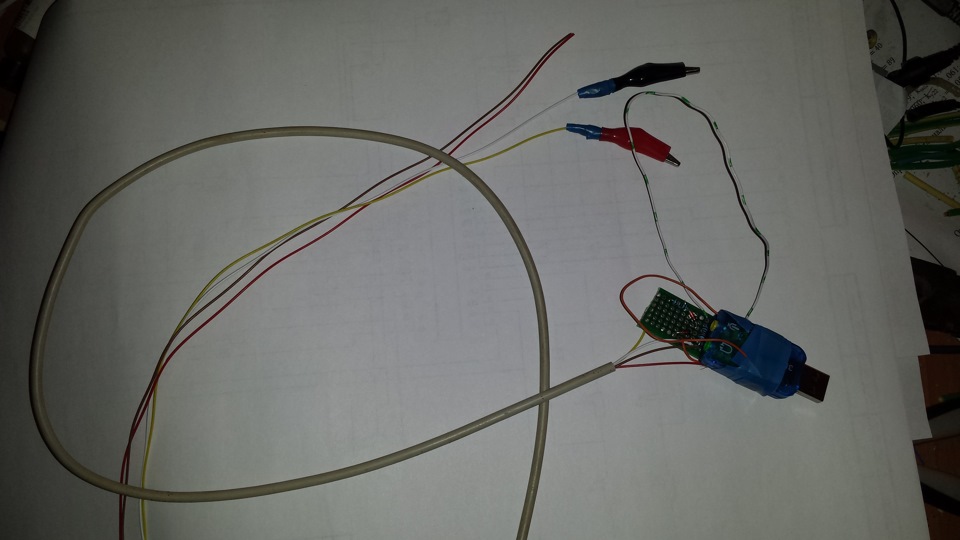

Всё устройство в сборе
Всё устройство в сборе

Подключим девайс:

второй канал пока не задействован, но место под него зарезервировано
второй канал пока не задействован, но место под него зарезервировано

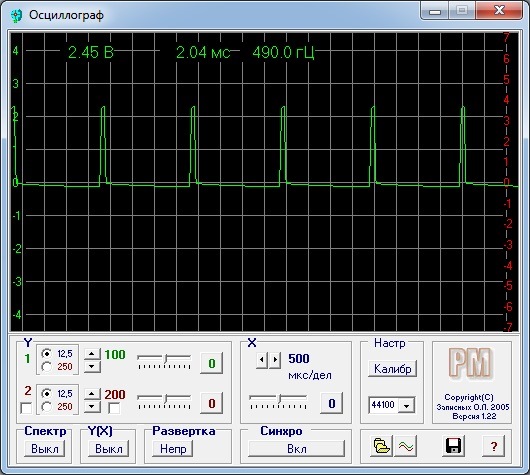

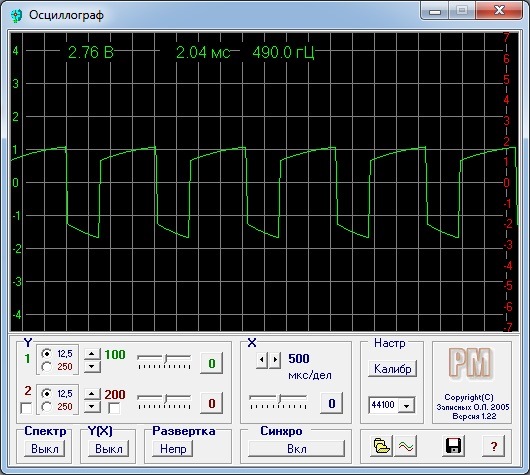

Ну а вот демонтрация того, как будет выглядеть ШИМ на 11 ноге:

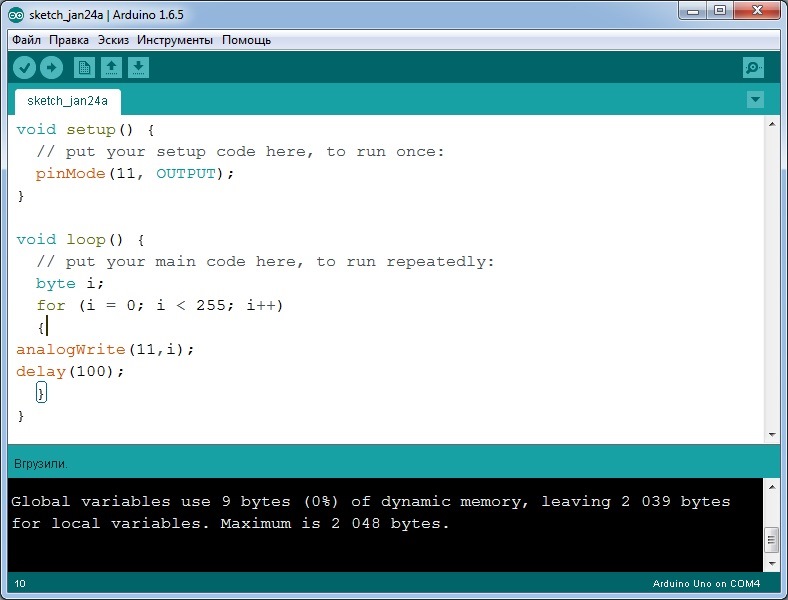

Код для ардуины
Код для ардуины

используемая прога: yadi.sk/d/eu0wa-1XneShT

На полном заполнении не будет ничего видно, т.к. оно не может работать с постоянкой, да и просто низкими частотами.
